GDJ

CNC複合內孔車刀系列
GDJ

自動車床內孔車刀

  • 極細微粒
  • 0.4
  • 1
  • 55
  • F2
加入詢問單
GDJ/自動車床內孔車刀

適用機械:
高速加工機

適用產業:
3C/各類模具/汽機車/航太零件

刀具特色:
專為HRC55以下工件加工所設計.超高速與高效率專用

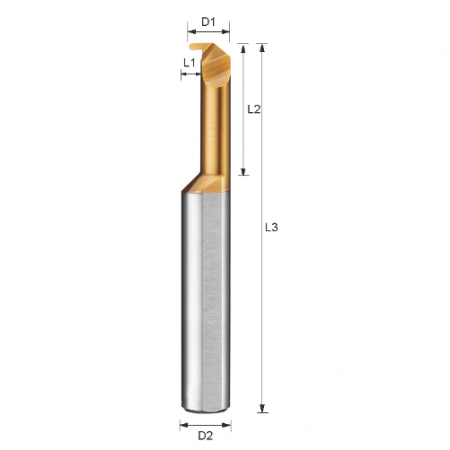

型號 直徑 厚度 有效長 R角 車削深 平面寬度 全長 柄徑 工作直徑
D1 W L2 R L1 H L3 D2 ØＫ
GDJ 3601 3.6 1 10 0.5 0.8 3.7 50 4 4
GDJ 3602 3.6 1.5 10 0.75 1 3.7 50 4 4
GDJ 3603 3.6 2 10 1 1.2 3.7 50 4 4
GDJ 3901 3.9 1 15 0.5 1.2 3.7 50 4 5
GDJ 3902 3.9 1.5 15 0.75 1.2 3.7 50 4 5
GDJ 3903 3.9 2 15 1 1.5 3.7 50 4 5
GDJ 4801 4.8 1 15 0.5 1.5 5.5 60 6 6
GDJ 4802 4.8 1.5 15 0.75 1.5 5.5 60 6 6
GDJ 4803 4.8 2 15 1 1.5 5.5 60 6 6
GDJ 6801 6.8 1 20 0.5 2 7.3 60 8 8
GDJ 6802 6.8 1.5 20 0.75 2 7.3 60 8 8
GDJ 6803 6.8 2 20 1 2.5 7.3 60 8 8
GDJ 8501 8.5 1 25 0.5 2.5 9.2 75 10 10
GDJ 8502 8.5 1.5 25 0.75 2.5 9.2 75 10 10
GDJ 8503 8.5 2 25 1 2.5 9.2 75 10 10
GDJ 8504 8.5 2.5 25 1.25 2.5 9.2 75 10 10
GDJ 8505 8.5 4 25 2 2.5 9.2 75 10 10
GDJ 9801 9.8 1 35 0.5 2.5 9.2 80 10 12
GDJ 9802 9.8 1.5 35 0.75 2.5 9.2 80 10 12
GDJ 9803 9.8 2 35 1 2.5 9.2 80 10 12
GDJ 9804 9.8 2.5 35 1.25 2.5 9.2 80 10 12
GDJ 9805 9.8 4 35 2 2.5 9.2 80 10 12

unit : mm
