產品資訊
FC/鎢鋼插銑銑牙刀(內牙)
適用機械:
高速加工機
適用產業:
3C/各類模具/汽機車/航太零件
刀具特色:
專為HRC55以下工件加工所設計.超高速與高效率專用
另有特殊規格可訂製
unit : mm
適用機械:
高速加工機
適用產業:
3C/各類模具/汽機車/航太零件
刀具特色:
專為HRC55以下工件加工所設計.超高速與高效率專用

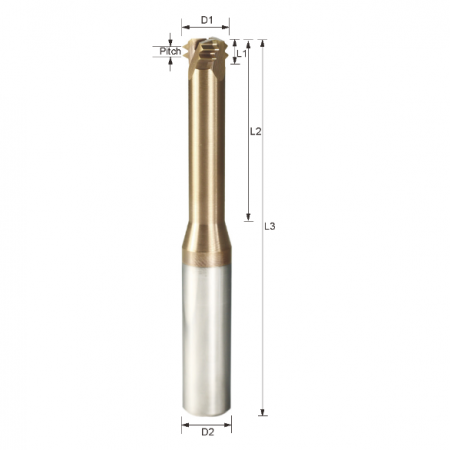

型號 | 牙尺寸 | 螺距 | 直徑 | C角 | 頸徑 | 有效長 | 全長 | 柄徑 |
---|---|---|---|---|---|---|---|---|
Thread Size | Pitch | D1 | C | D3 | L2 | L3 | D2 | |
FC 014 | M1.40 | 0.3 | 1.05 | 0.19 | 0.65 | 4.2 | 50 | 4 |
FC 016 | M1.60 | 0.35 | 1.21 | 0.22 | 0.75 | 4.8 | 50 | 4 |
FC 020 | M2.00 | 0.4 | 1.55 | 0.25 | 1 | 6.0 | 50 | 4 |
FC 025 | M2.50 | 0.45 | 2.00 | 0.29 | 1.4 | 7.5 | 50 | 6 |
FC 030 | M3.00 | 0.5 | 2.44 | 0.33 | 1.79 | 9.0 | 60 | 6 |
FC 040 | M4.00 | 0.7 | 3.20 | 0.45 | 2.29 | 12 | 60 | 6 |
FC 050 | M5.00 | 0.8 | 4.00 | 0.53 | 2.96 | 15 | 60 | 6 |
FC 060 | M6.00 | 1 | 4.85 | 0.65 | 3.55 | 18 | 60 | 6 |
FC 080 | M8.00 | 1.25 | 6.50 | 0.80 | 4.88 | 24 | 75 | 8 |
FC 100 | M10.00 | 1.5 | 7.90 | 1.00 | 5.95 | 30 | 75 | 8 |
FC 120 | M12.00 | 1.75 | 9.50 | 1.00 | 7.23 | 36 | 80 | 10 |
unit : mm
