GDI

CNC复合内孔车刀系列
GDI

自动车床内孔车刀

  • 极细微粒
  • 0.4
  • 1
  • 55
  • F2
加入询问单

GDI/自动车床内孔车刀


适用机械:
高速加工机

适用产业:
3C/各类模具/汽机车/航太零件

刀具特色:
专为HRC55以下工件加工所设计，超高速与高效率专用

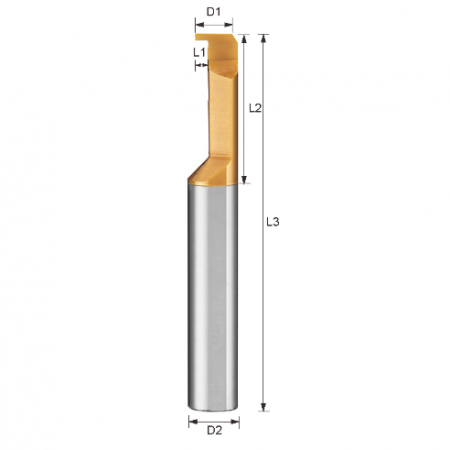

型号 直径 厚度 有效长 上下R角 车削深 平面宽度 全长 柄径 工作直径
D1 W L2 R L1 H L3 D2 ØＫ
GDI 3501 3.5 0.5 10 0.03 0.8 3.7 50 4 4
GDI 3502 3.5 1 10 0.05 0.8 3.7 50 4 4
GDI 3503 3.5 1.5 10 0.1 0.8 3.7 50 4 4
GDI 3504 3.5 2 10 0.2 0.8 3.7 50 4 4
GDI 3901 3.9 0.5 15 0.05 1 3.7 50 4 5
GDI 3902 3.9 1 15 0.05 1 3.7 50 4 5
GDI 3903 3.9 1.5 15 0.1 1 3.7 50 4 5
GDI 3904 3.9 2 15 0.2 1 3.7 50 4 5
GDI 4801 4.8 1 15 0.05 1.8 5.5 60 6 6
GDI 4802 4.8 1.5 15 0.1 1.8 5.5 60 6 6
GDI 4803 4.8 2 15 0.2 1.8 5.5 60 6 6
GDI 5801 5.8 1 15 0.05 2 5.5 60 6 7
GDI 5802 5.8 1.5 15 0.1 2 5.5 60 6 7
GDI 5803 5.8 2 15 0.2 2 5.5 60 6 7
GDI 6801 6.8 1 20 0.05 2 7.4 60 8 8
GDI 6802 6.8 1.5 20 0.1 2 7.4 60 8 8
GDI 6803 6.8 2 20 0.2 2 7.4 60 8 8
GDI 8501 8.5 1 25 0.05 2.5 9.3 75 10 10
GDI 8502 8.5 1.5 25 0.1 2.5 9.3 75 10 10
GDI 8503 8.5 2 25 0.2 2.5 9.3 75 10 10
GDI 8504 8.5 3 25 0.2 3 9.3 75 10 10
GDI 9801 9.8 1 35 0.05 2.75 9.3 80 10 12
GDI 9802 9.8 1.5 35 0.1 2.75 9.3 80 10 12
GDI 9803 9.8 2 35 0.2 2.75 9.3 80 10 12
GDI 9804 9.8 3 35 0.3 3 9.3 80 10 12

unit : mm
