GLK/钨钢小径螺纹铣牙刀-ISO规格(内牙)
适用机械:
高速加工机
适用产业:
3C/各类模具/汽机车/航太零件
刀具特色:
专为HRC55以下工件加工所设计.超高速与高效率专用

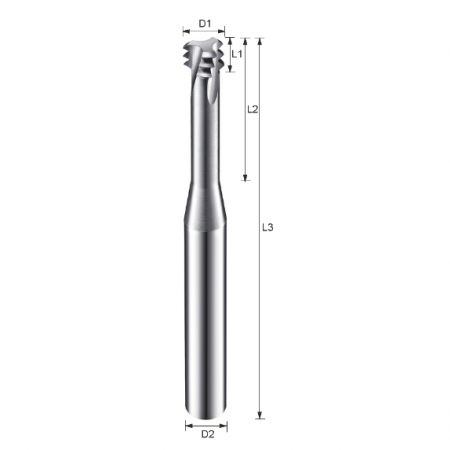

| 型号 | 牙尺寸 | 螺距 | 直径 | 有效长 | 刃数 | 全长 | 柄径 |
|---|---|---|---|---|---|---|---|
| Thrtead Size | Pitch | D1 | L2 | T | L3 | D2 | |
| GLK M1.6 | M1.6 | *0.35 | 1.2 | 3.3 | 3 | 50 | 3 |
| GLK M2 | M2.0 | *0.4 | 1.54 | 4.4 | 3 | 50 | 3 |
| GLK M2.2 | M2.2 | *0.45 | 1.63 | 4.8 | 3 | 50 | 3 |
| GLK M2.5 | M2.5 | *0.45 | 1.96 | 5.3 | 3 | 50 | 4 |
| GLK M3 | M3.0 | *0.5 | 2.4 | 6.4 | 3 | 50 | 4 |
| GLK M3.5 | M3.5 | *0.6 | 2.75 | 7.4 | 3 | 50 | 4 |
| GLK M4 | M4.0 | *0.7 | 3.15 | 8.6 | 3 | 60 | 6 |
| GLK M5 | M5.0 | *0.8 | 4 | 12 | 3 | 60 | 6 |
| GLK M6 | M6.0 | *1.0 | 4.74 | 13 | 3 | 60 | 6 |
| GLK M8 | M8.0 | *1.25 | 6.5 | 17.3 | 3 | 60 | 8 |
| GLK M10 | M10.0 | *1.5 | 7.9 | 22 | 3 | 60 | 8 |
| GLK M12 | M12.0 | *1.75 | 9.5 | 25.5 | 3 | 75 | 10 |
| GLK M14 | M14.0 | *2.0 | 9.9 | 29 | 3 | 75 | 10 |
| GLK M16 | M16.0 | *2.0 | 11.9 | 33 | 4 | 75 | 12 |
| GLK M20 | M20.0 | *2.5 | 15.9 | 42 | 4 | 100 | 16 |
unit : mm
